单路VGA视音频双绞线中继器-UTP801AR2T 长距离传输高清视音频的理想解决方案

在多媒体教学、会议系统、医疗影像、工业控制等场景中，VGA信号的远距离传输常常面临信号衰减、重影和音视频不同步等问题。单路VGA视音频双绞线中继器-UTP801AR2T应运而生，为工程布线提供了一种高效、稳定且经济的高清视音频扩展方案。

一、产品概述

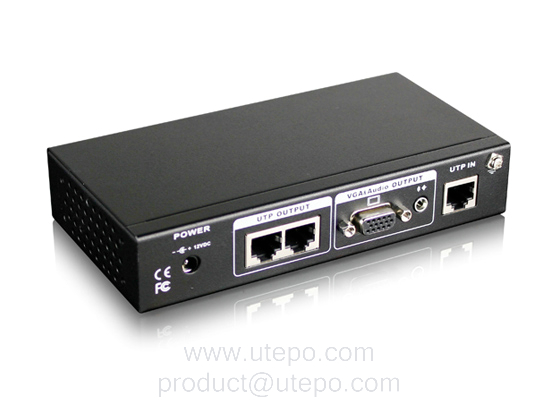

UTP801AR2T是一款专为单路VGA视频和立体声音频通过超五类/六类双绞线（UTP）进行长距离传输而设计的中继设备。它采用先进的信号均衡与放大技术，将VGA视频和音频信号转换为差分信号，在双绞线上传输后再还原为标准的VGA和音频输出，从而突破传统VGA线缆15米左右的传输限制。

二、核心功能与特点

1. 长距离传输：配合发送端和接收端（或级联中继器），UTP801AR2T可将1920×1080@60Hz的高清VGA信号通过CAT5e/6网线传输最远达100-150米（视分辨率与线材质量而定），音频同步传输无需额外布线。
2. 信号补偿与均衡：内置可调增益和均衡电路，有效补偿双绞线带来的高频衰减，消除重影、拖尾和模糊现象，确保画面清晰锐利。
3. 音视频同步：支持立体声（3.5mm接口）或RCA音频的同步传输，保持唇音同步，满足会议、教学等实时交互需求。
4. 抗干扰能力强：双绞线差分传输方式对外部电磁干扰有较强抑制能力，且线缆成本低、体积小、易于穿管布线。
5. 即插即用：无需安装驱动或软件，纯硬件设计，通电即可工作，支持热插拔。
6. 紧凑结构：设备体积小巧，可桌面放置或壁挂安装，适合机柜、讲台等狭窄空间。

三、典型应用场景

• 多媒体教室：电脑主机到投影机的远距离VGA+音频连接，避免长VGA线缆带来的信号劣化。
• 会议室报告厅：笔记本电脑与远端显示终端之间的视音频扩展。
• 工业控制室：PLC或工控机到控制台显示器的VGA信号延长。
• 医疗影像示教：超声、内窥镜等VGA输出设备的远距离音视频传输。
• 数字标牌与广告：控制中心到多台显示器的视音频分配与中继。

四、技术参数（参考）

• 视频接口：输入/输出各1路VGA（HD15母头）
• 音频接口：输入/输出各1路3.5mm立体声插座（或RCA）
• 最大分辨率：1920×1080@60Hz（依传输距离调整）
• 传输介质：CAT5e/6 UTP或STP双绞线
• 最大传输距离：1080p约100米，1080i/720p约150米（与线材及级联数量有关）
• 电源：DC 5V/1A（外置适配器）
• 工作温度：0℃~50℃

五、使用注意事项

1. 为保证最佳传输效果，建议使用高品质无氧铜CAT5e/6网线，并保持线缆长度一致、避免与强电线路并行。
2. 若需超长距离传输，可级联多个UTP801AR2T中继器，但每级联一次会增加约5-10ms的延迟，且级联数量不宜超过4台。
3. 调整增益和均衡旋钮时，应在远端显示设备上观察画面，边调边看，直至图像清晰无重影。
4. 该中继器仅处理VGA模拟信号和模拟音频，若需传输HDMI、DVI等数字信号，需选用相应数字中继设备。

单路VGA视音频双绞线中继器-UTP801AR2T以其实用性、可靠性和高性价比，解决了传统VGA线缆短距离传输的痛点。无论是新建项目还是旧系统改造，它都能帮助工程师快速搭建长距离、低成本的视音频传输链路，是弱电工程中值得信赖的中继伙伴。
