中继器高级用法 实现下拉多选功能的实践指南

在软件原型设计和交互逻辑构建中，中继器（Repeater）是一个功能强大的组件，尤其在处理动态数据列表时。而“下拉多选”作为一种常见的用户界面交互模式，允许用户从一个下拉列表中选择多个选项。将两者结合——利用中继器实现动态、可定制的下拉多选功能——可以极大地提升原型的真实性和交互复杂性。本文将深入探讨这一高级用法。

一、核心概念与准备工作

1. 理解中继器：中继器是一个数据集与可视化模板的结合体。其数据集（通常以表格形式存在）的每一行数据，都会按照预先设计好的模板（包含文本框、图片等元件）生成一个实例，从而动态生成列表。通过控制数据集，我们可以动态改变列表的内容、状态和交互。

1. 下拉多选的目标：我们的目标是创建一个下拉框，点击后展开一个列表（由中继器生成），用户可以勾选多个项目。已选项目需要被记录并直观显示（如下拉框内以标签形式展示或简单显示数量）。

1. 所需元件：

• 主交互元件：一个矩形（作为下拉框的显示/触发区域），一个“下拉箭头”图标。

• 列表容器：一个动态面板（用于存放中继器列表，并控制其展开/收起）。

• 核心：一个中继器组件，其内部模板至少包含一个多选框（复选框）和用于显示选项的文本元件。

• 功能按钮：如“确认”、“清空”按钮（可选）。

二、构建步骤详解

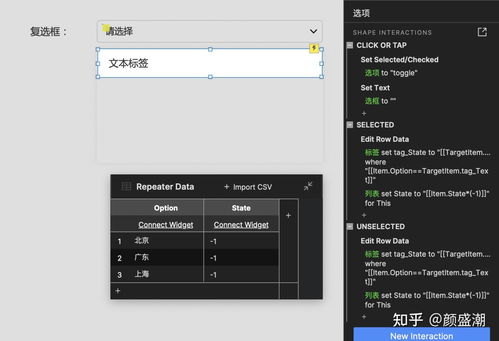

步骤1：设置中继器数据集与模板

• 在数据集中，至少需要两列：OptionText（存储选项显示文本）和 IsSelected（存储该选项是否被选中，初始值可设为0或false）。可以根据需要添加Value列存储实际值。
• 设计模板：拖入一个复选框，命名为“CheckBox”；拖入一个文本标签，将其文本值设置为[[Item.OptionText]]。将复选框和文本标签组合，并整体放入中继器模板中。
• 为复选框设置交互：选中时，设置中继器数据集中IsSelected列为1（或true）；取消选中时，设置为0（或false）。这可以通过中继器“项目交互”中的“选中时”和“取消选中时”事件来实现。

步骤2：构建下拉交互外壳

• 将主交互元件（矩形和箭头）组合，并为这个组合添加【单击时】交互。交互动作为：切换动态面板（即列表容器）的可见性（展开/收起）。
• 动态面板的“状态1”中，放置中继器以及可能的“确认”按钮。确保动态面板初始状态为隐藏。

步骤3：实现选中状态同步与显示

• 中继器载入时：需要根据数据集的IsSelected列来设置每个实例中复选框的选中状态。为中继器添加【每项加载时】交互，添加条件：如果 [[Item.IsSelected]]==1，则设置当前模板中的“CheckBox”为选中状态；否则，取消选中。
• 更新主显示区：为了在下拉框触发区显示已选内容（如“已选3项”或“A, B, C”），我们需要一个文本元件（或直接在触发矩形上显示）。
• 创建一个文本变量（或利用全局变量）SelectedText来存储显示字符串。

• 在复选框的【选中时】和【取消选中时】交互中，除了更新数据行，还需要更新这个显示文本。通常的做法是：添加动作【更新变量】，通过遍历中继器数据集中所有IsSelected==1的行，将它们的OptionText拼接起来，赋值给SelectedText。

• 然后，设置主显示区元件的文本值为[[SelectedText]]。

步骤4：添加确认与外部交互逻辑（可选但推荐）

• 在动态面板内添加“确认”按钮。为其添加【单击时】交互：隐藏动态面板（收起下拉列表）。这样可以为用户提供一个明确的完成动作。
• 可以在这里触发一个更高层面的交互，例如将最终选中的值（可以从数据集筛选得到）传递给其他模块或页面。

三、高级技巧与优化

1. 搜索过滤：可以在动态面板内、中继器上方添加一个文本框作为搜索框。为其添加【文本改变时】交互，对中继器进行“过滤”，筛选出OptionText包含输入文本的行。这能极大提升长列表的可用性。

1. 全选/反选：添加“全选”和“清空”按钮。为“全选”按钮设置交互：使用【更新行】动作，将中继器所有数据行的IsSelected列设置为1，并刷新显示。

1. 数据联动：当中继器的数据来源是另一个中继器或外部数据时，可以实现级联多选。原理是动态修改当前中继器的数据集。

1. 性能优化：对于超长列表，可以考虑结合动态面板的滚动区域，或对中继器进行分页设置。

四、应用场景

此模式广泛应用于需要用户从大量动态选项中筛选多个值的场景，例如：

• 后台管理系统的表格筛选器（按标签、状态多选）。
• 电商网站的商品属性筛选（多选品牌、尺寸、颜色）。
• 表单中的多选分类、多选接收人等字段。

###

通过中继器构建下拉多选组件，虽然步骤比使用静态元件复杂，但它提供了无与伦比的灵活性、动态性和可维护性。一旦搭建完成，只需维护中继器的数据集，即可轻松更新选项内容、默认选中项，并能无缝集成更复杂的交互逻辑。掌握这一高级用法，将使你的Axure或类似原型设计工具的使用能力迈上一个新的台阶。
